RAPTOR C-15 - INJECTION PRIMAIRE 8kVA 9500A/3s
RAPTOR C-15 - INJECTION PRIMAIRE 8kVA 9500A/3s

Reference : INJECTION PRIMAIRE TEST RELAIS



,

Afin que nous puissions vous recontacter, nous avons besoin des informations suivantes :




*







*



*



*





Autres informations importantes








Urgent
Not Urgent



* CHAMPS OBLIGATOIRE
contacter l'entreprise

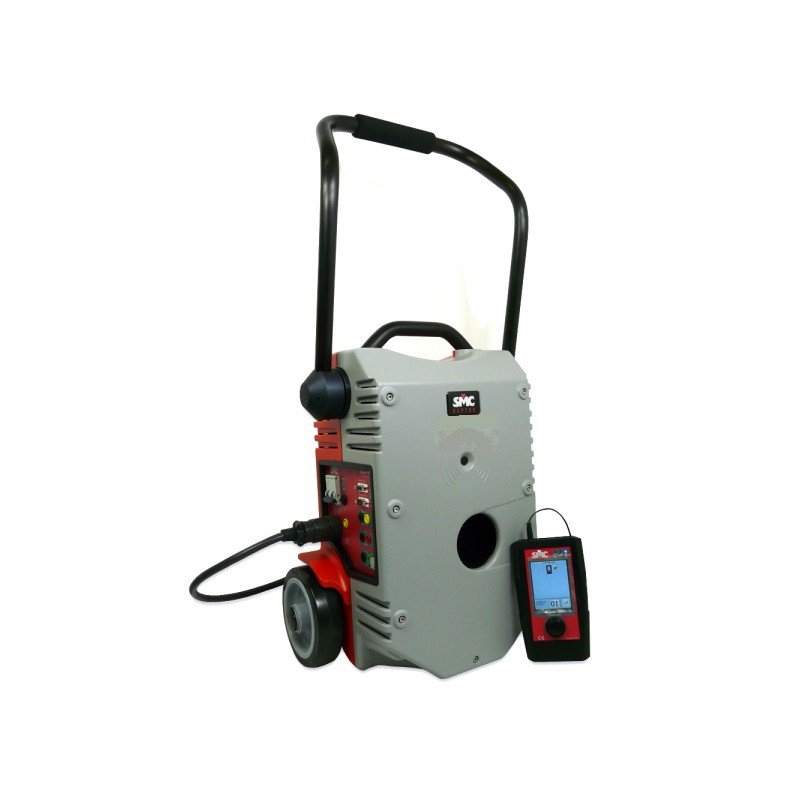

RAPTOR C-15 - INJECTION PRIMAIRE 8kVA 9500A/3s

INJECTION PRIMAIRE TEST RELAIS

  • Poids: 35.5 kg + 35 kg + poids des câbles
  • Courant permanent maximum: 3800A/8kVA
  • Courant maximum 3 minutes: 7500A/8kVA
  • Courant maximum 3s : 7500A/8kVA
  • Courant injecté stable, indépendamment des variations de la charge et de l'alimentation

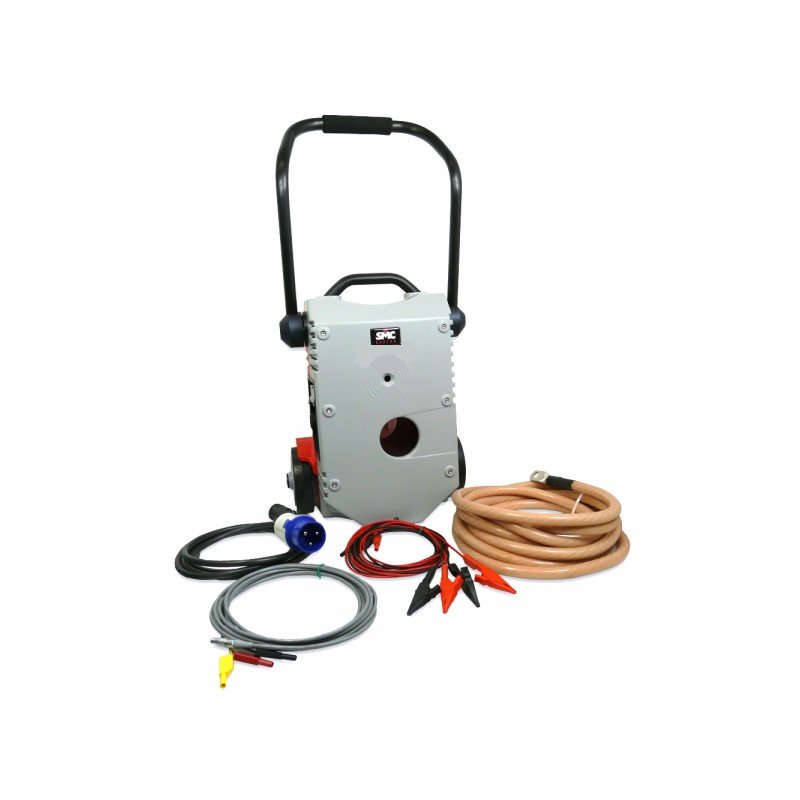

Livrée avec mode d'emploi, un module de programmation et 4x 3m de câbles d'injection 120mm²

Plus de détails

RAPTOR - distance charge

Doc en anglais traitant de la distance entre la charge et le RAPTOR

pdf    Téléchargement (212.85k)

RAPTOR protocoles de test

Rappel des protocoles de test enregistrés par défaut dans le RAPTOR

pdf    Téléchargement (941.58k)

RAPTOR mesure de temps

Mode opératoire pour faire des mesures de temps avec le RAPTOR

pdf    Téléchargement (356.96k)



En savoir plus

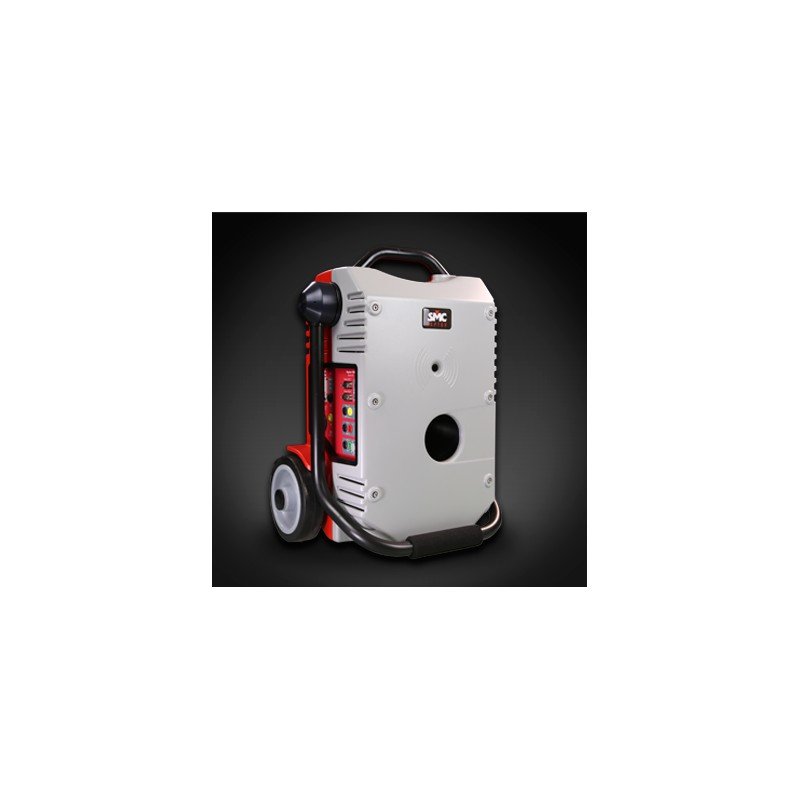

Cette valise d'injection est un modèle unique et compact permettant de réaliser des essais à forte intensité.

Le RAPTOR est principalement utilisé pour le test de:

- relais de protection (surintensité)

- disjoncteurs

- transformateurs de courant (ratio/phase/charge/courbes de magnétisation et point d'inflexion)

- transformateurs de tension (ratio/phase/charge)

- sectionneurs

- cellules moyenne tension

- circuits de terre

- résistance de contact

- capteurs de Rogowski

... et de tous autres appareils nécessitant l'injection d'un courant élevé.

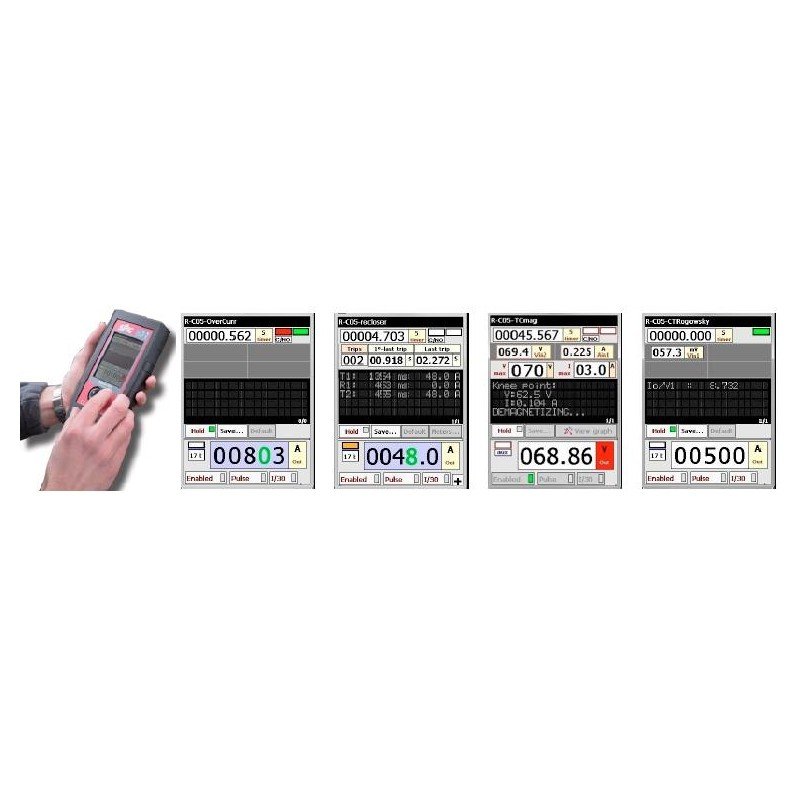

Les réglages se font par l'intermédaire d'un module de programmation avec écran couleur.

Différentes configurations sont stockées en mémoire correspondant aux différents tests typiques réalisés. Ces configurations peuvent être modifiées et sauvegardées sur un PC externe au moyen d'un câble USB.

Les résultats de mesure peuvent, de même être sockés, dans le PC et intégrés dans des rapports d'essai au moyen du logiciel fourni!
