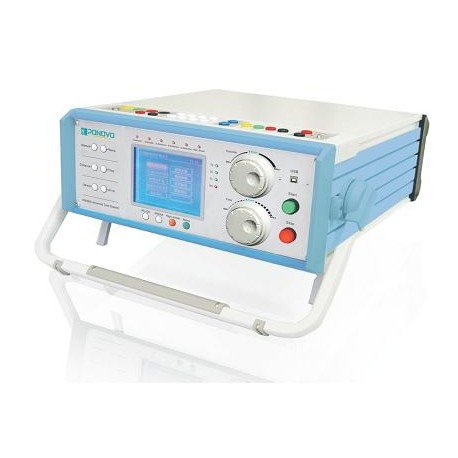

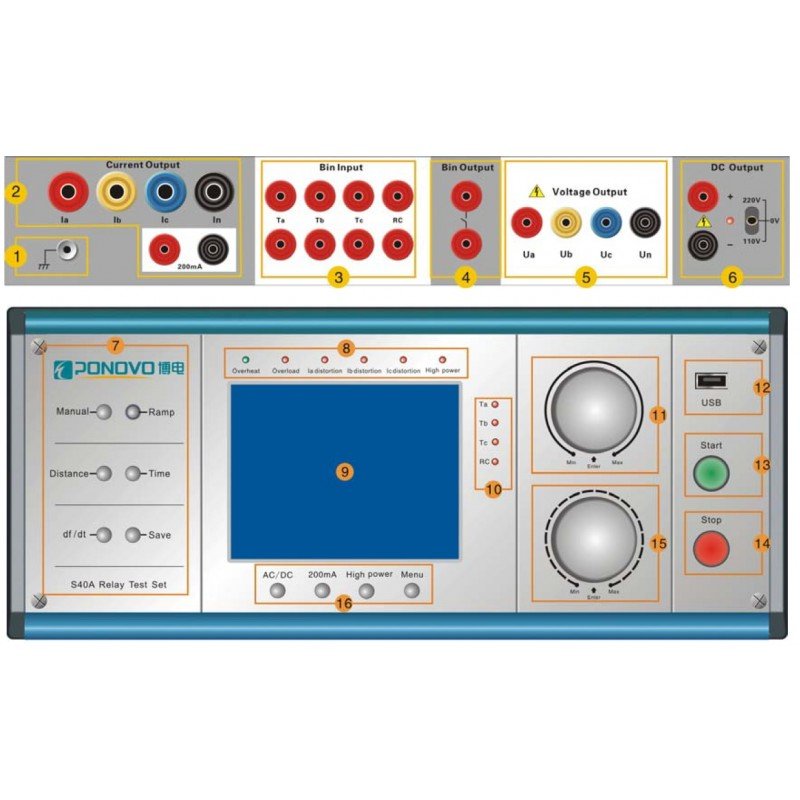

VALISE D'INJECTION 3U/3I (3x150V-3x40A)

PONOVO S40A

Valise d'injection pour le test des relais de protections

Générateur de tension

3- phase ac(Ph- N): 3 x 0...150V

1- phase ac(Ph- Ph): 1 x 0...300V

dc (Ph-Ph): 1 x 0...±300V

Générateur de courant

3- phase ac(Ph- N): 3 x 0...40A

1- phase ac(Ph- N): 1 x 120A ac

dc (Ph-N): 1 x 0...10A

Plus de détails




En savoir plus

Générateur de tension

3- phase ac(Ph- N): 3 x 0...150V

1- phase ac(Ph- Ph): 1 x 0...300V

dc (Ph-Ph): 1 x 0...±300V



Puissance

3- phase ac(Ph- N): 3 ×60VA à 150V

1-  phase ac(Ph- Ph): 1 x 120 VA à 300V (deux générateurs

en série)

dc (Ph-N): 4×87 W à ±180 V



Précision garantie: <0,16% lect + 0,04% de la gamme

Précision typique: <0,08% lect + 0,02% de la gamme

Gamme: 150V

Résolution: 10mV

Distorsion: 0,1%

Générateur de courant

3- phase ac(Ph- N): 3 x 0...40A

1- phase ac(Ph- N): 1 x 120A ac

dc (Ph-N): 1 x 0...10A



Gamme faible intensité

1 phase ac (Ph-N): 1 x 0...200mA (3VA à 200mA)

DC (Ph-N): 1 x 0...200mA (4W à 200mA)



Puissance

3- phase ac(Ph- N): 3 ×75VA à 5A

3- phase ac(Ph- N): 3 ×450VA à 30A

3- phase ac(Ph- N): 3 ×520VA à 40A

Dc (Ph-N): 90 W à 10A



Précision garantie: <0,16% lect + 0,04% de la gamme de 0 à 30A

Précision typique: <0,08% lect + 0,02% de la gamme de 0 à 30A

Harmoniques: 2ème rang

Résolution: 5mA (1mA sur la gamme faible intensité)

Distorsion: 0,1%



               Généralités



Sorties tensions DC auxiliaires

Gamme de tension: 24V, 110V, 220V

Puissance: 110W à 220V, 55W à ,110V, 12W à 24V



Fréquence

Gamme: DC et de 40 à 100Hz

Précision: 0,002%

Résolution: 0,002Hz

Phase

Gamme: 0-360°

Précision: 0,2°

Résolution: 0,1°

Entrées binaires

Nombre: 4

Entrée: 0 +/-250Vdc ou sans potentiel

Mesure de temps max: 999 999,999s

Précision: 1ms +/-0,1%

Résolution: 1ms



Alimentation

Tension : 90 à 260V

Fréquence: 45 à 65Hz



Autres

Dimensions: 360 x 157 x 367mm

Poids: 18kg

Connection USB



Conditions environnementales

Température de fonctionnement: 0 à +50°C

Température de stockage: -25 à +70°C

Humidité relative: 5 à 95% sans condensation

CEM (émission): CEI-61000-3-2/3

CEI (Immunité): CEI 61000-4-2/3/4/6/6/11

Sécurité: CEI61010-1

Sorties binaires, relais

Nombre: 1

Contrôlée par logiciel

Entrée: contacts de relais sans potentiel

Capacité de coupure ac: Vmax: 300Vac Imax: 1A Pmax: 125VA

Capacité de coupure en dc: Vmax: 300Vdc

Imax: 1A Pmax: 60W



MODES DE FONCTIONNEMENT

Test manuel

Temps

Rampe

Distance

Relais de fréquence







Test des temps

Paramétrage d'un pré-défaut ainsi que d'un défaut. Le chronomètre démarre lors du passage d'un mode à l'autre.



Test manuel



Production de 3 tensions AC et de 3 courants ou une tension DC et un courant DC.

Chaque tension est réglable individuellement en amplitude ainsi que chaque courant.

La fréquence est variable de 45 à 100Hz.

Le déphasage est aussi ajustable, vecteur par vecteur.

Test de rampe



Sortie d'une tension Uab, en DC ou AC, ou de 3 courants AC ou d'un courant DC.

Le changement d'amplitude se fait automatiquement à une vitesse en V/s ou A/s.

La mesure du déclenchement se fait automatiquement



Test de relais de distance



Permet la vérification des paramétrages des relais de distance. Réglage du:

u   Type de défaut

u   Multiple: 0,1 à 10

u   Z: 0,01 à 100 ohms

u   Phi: 0 – 360°

u   I: 0 – 40A

u   Mode: KL, KR/KX, Z0/Z1

Test de relais de fréquence



Balayage en fréquence entre deux valeurs limites à une vitesse paramétrable en Hz/s.

Accessoires inclus

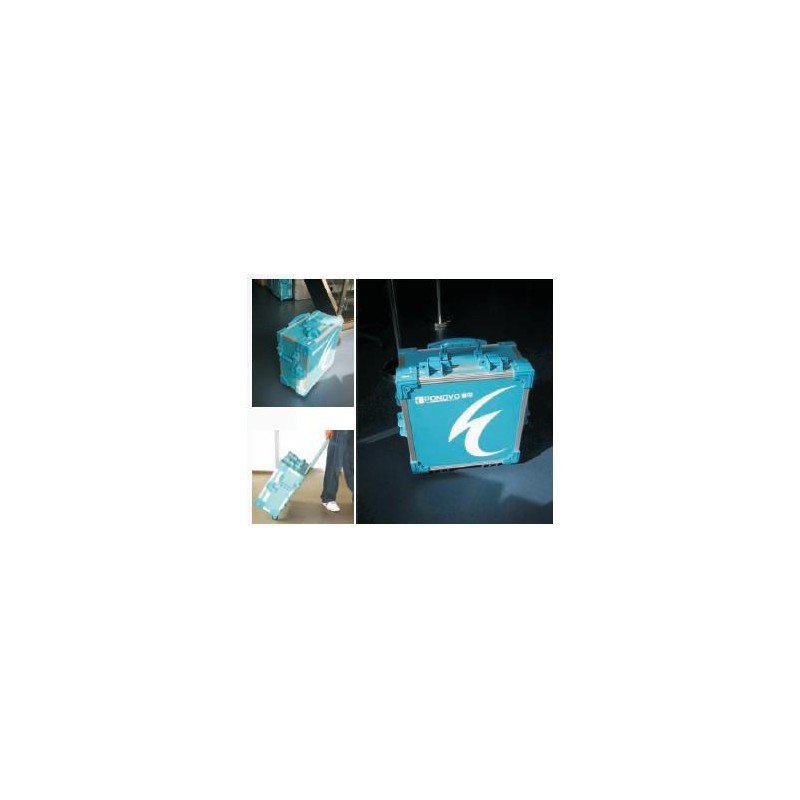

Valise de transport haute solidité       Dim: 480 x 520 x 260mm

Cordons de test

2 x 4m x 8 conducteurs 1,5mm² avec fiches bananes 4mm

2 x 4m x 8 conducteurs 2,5mm² avec fiches bananes 4mm

8 x 0,5m x 1 conducteur 1,5mm²   avec fiches bananes 4mm

4 x 0,5m x 1 conducteur 2,5mm² avec fiches bananes 4mm

 + diverses pinces crocodile
