Ratiomètre numérique pour transformateurs

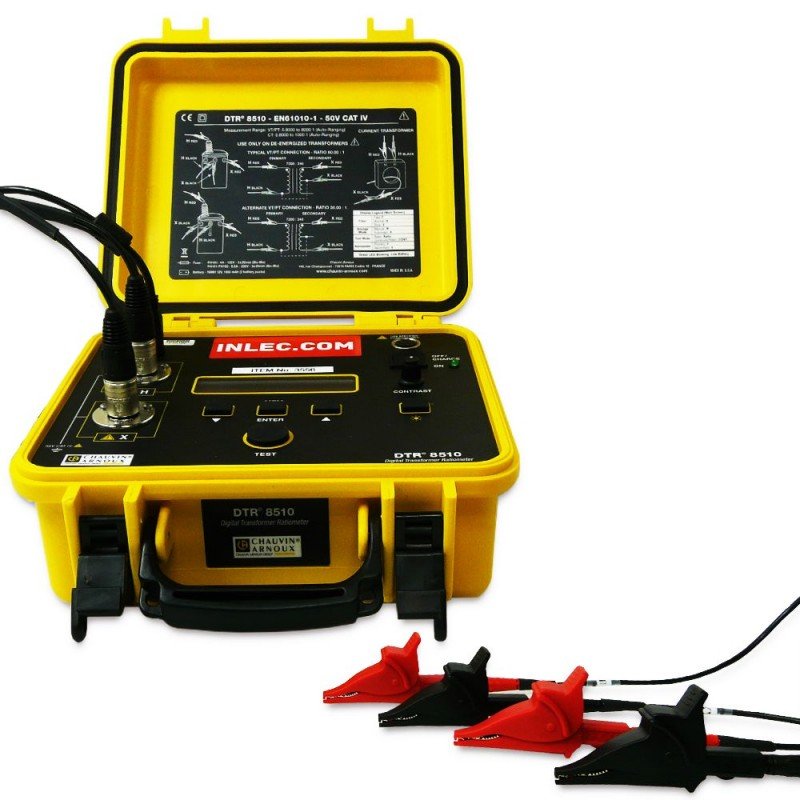

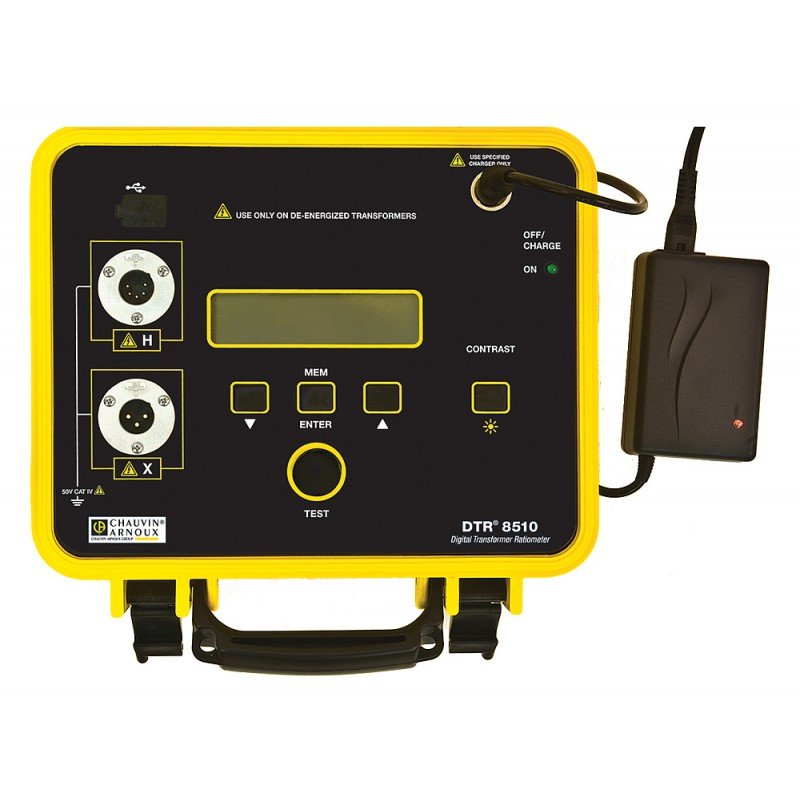

Le DTR 8510 est un ratiomètre numérique portable conçu pour tester les transformateurs de puissance, de potentiel et de courant.
Une fois connecté sur un transformateur découplé de son utilisation, le DTR 8510 mesure avec précision le rapport de transformation primaire sur secondaire, tout en indiquant simultanément la polarité et le courant d'excitation.
Le DTR 8510 a un fonctionnement totalement automatique et utilise une méthode de test conforme au standard ANSI/IEEE. Aucune calibration ni équilibrage se sont nécessaires de la part de l'utilisateur.
Durant chaque mesure, le DTR 8510 s'auto-calibre automatiquement et vérifie :
- les circuits ouverts bobinage, connexions et circuits de coupure,
- les courts-circuits (valeur excessive du courant d'excitation),
- le raccordement incorrect des câbles de test,
- les inversions de polarité.
Les mesures sont affichées rapidement avec précision.
Fonctionnalités - Spécifications
- Rapport de transformation: de 0,8000:1 à 8000:1 (transformateurs de puissance et potentiel) et de 0,8000 à 1000.0 (transformateurs de courant) - auto range,
- Tests par excitation du primaire et lecture du secondaire, afin de garantir la sécurité de l'utilisateur,
- Affichage d'alertes en cas de mauvais raccordement, polarité inversée, circuits ouverts et courts-circuits,
- Affichage numérique – affichage des rapports, sens des enroulements - % d’écart vis à vis des valeurs nominales et courant d’excitation. Le bargraphe indique la progression de l’auto-calibration et de la mesure,
- Stockage jusqu'à 10 000 résultats de mesure en mémoire interne,
- Connexion USB et logiciel PC DataView fourni en standard afin de configurer l'appareil, télécharger et analyser les mesures et réaliser des rapports d'essai.
- Alimentation par batterie NiMH rechargeable
- Dimensions : 272 x 248 x 130 mm 3,7 kg
