L'essai de la qualité de la mise à la terre (G) des pylônes de transmission de puissance pose un grave problème car ils sont tous interconnectés électriquement au moyen de fils de terre qui servent de paratonnerre, protégeant les lignes des décharges atmosphériques.
En raison de l'existence de cette connexion, toute tentative de mesurer la résistance de la tour (G) à l'aide d'un mesureur de terre conventionnel conduit à des résultats erronés car ce qui est réellement mesuré est la résistance au sol (ou plus précisément son impédance à basse fréquence). Essayer de déconnecter le fil de mise à la terre d'une ligne sous tension est une opération risquée en raison de la nécessité d'escalader la partie la plus haute de la tour ainsi que de la proximité des conducteurs à haute tension.

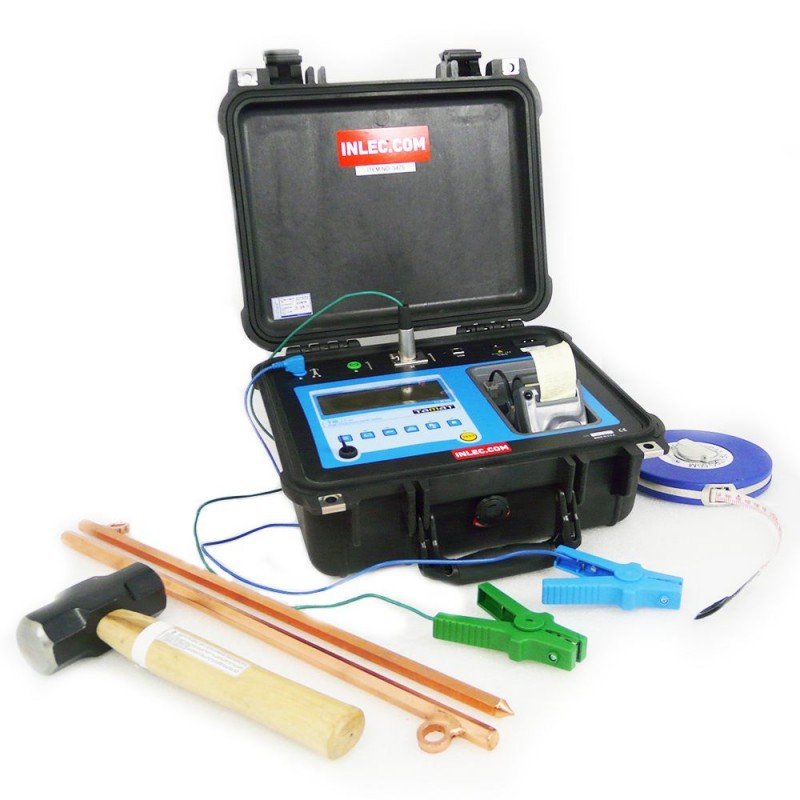

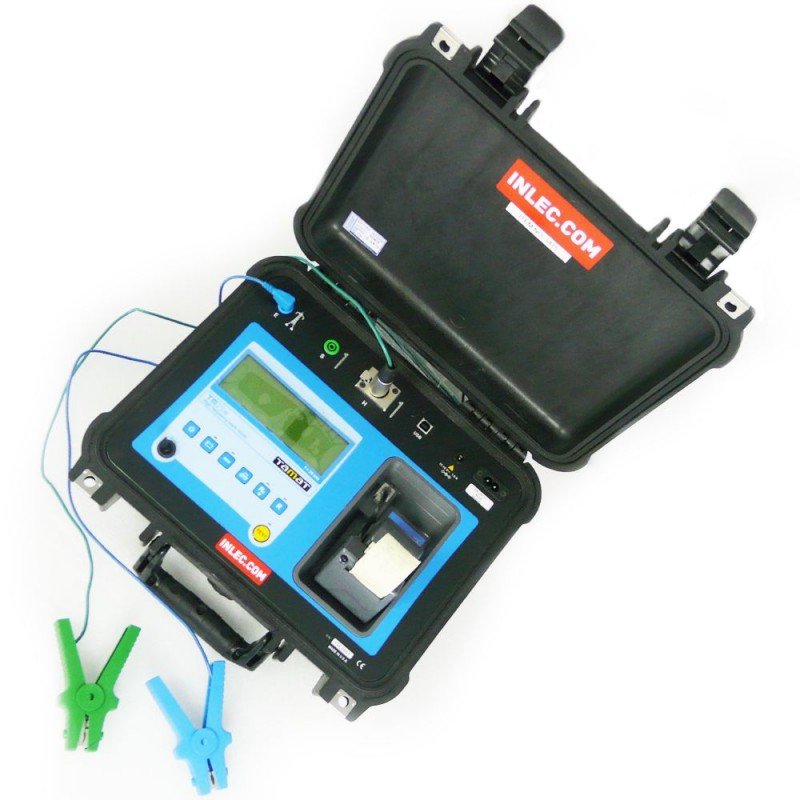

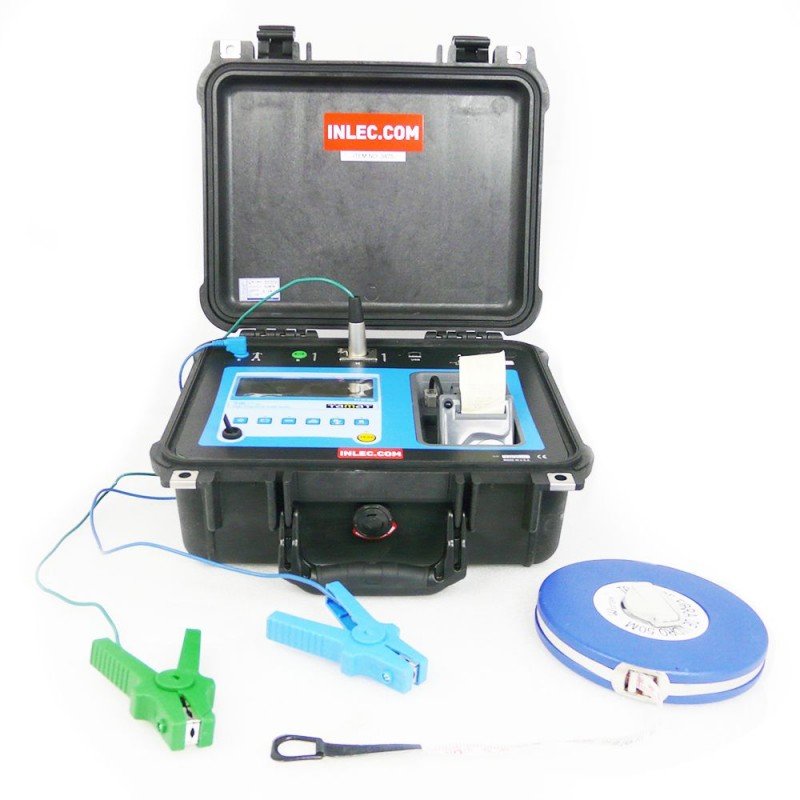

Pour rendre ce type de test réalisable, ce qui est d'une importance vitale pour assurer la transmission de l'énergie électrique sans interruptions, le compteur de résistance au sol TM-25m pour haute fréquence a été développé. C'est l'outil approprié pour une mesure de résistance de mise à la terre rapide, sûre et fiable dans chaque tour d'une transmission de ligne de travail, sans déconnecter le fil de masse.
Caractéristiques principales
Plages de mesure: 0 - 300 Ω
Fréquence de fonctionnement: 25 000 Hz
Courant d'essai: 20 mA automatique
Poids de l'équipement: Approx. 4,9 kg.
Précision de la mesure: ± 2,5% de la lecture ± 1 digit
Il permet de stocker 2 000 lectures de tests dans sa mémoire interne NVRAM.
|
|
|
