Diélectrique 100kV AC-30mA

Référence American HV PFT-1003CMF

Date de disponibilité:

PFT-1003 datasheet Datasheet PFT1003     Téléchargement (204.43k)

• Envoyer à un ami

  Envoyer à un ami



  Diélectrique 100kV AC-30mA

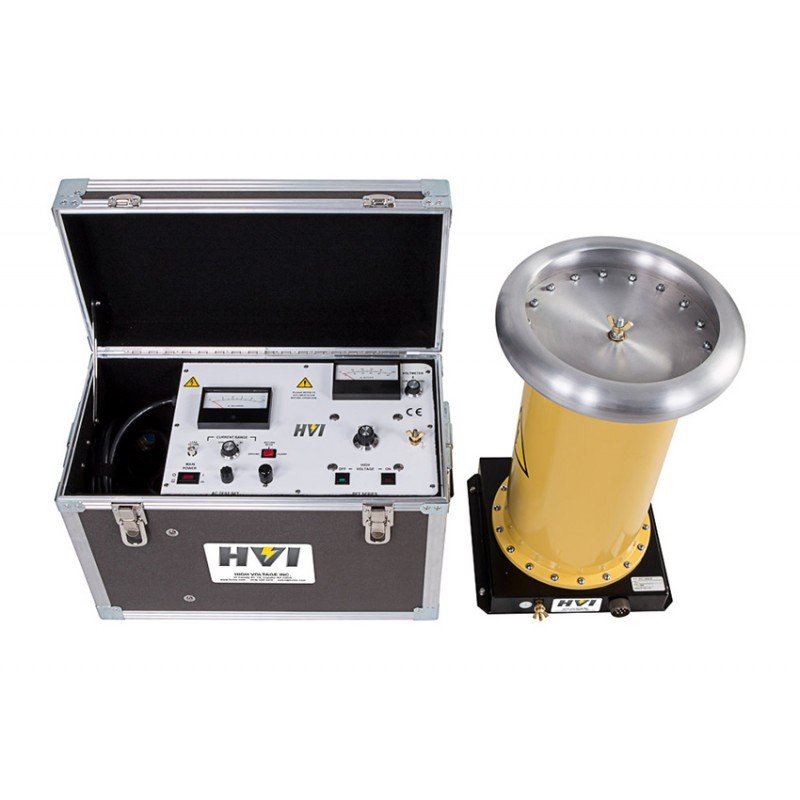

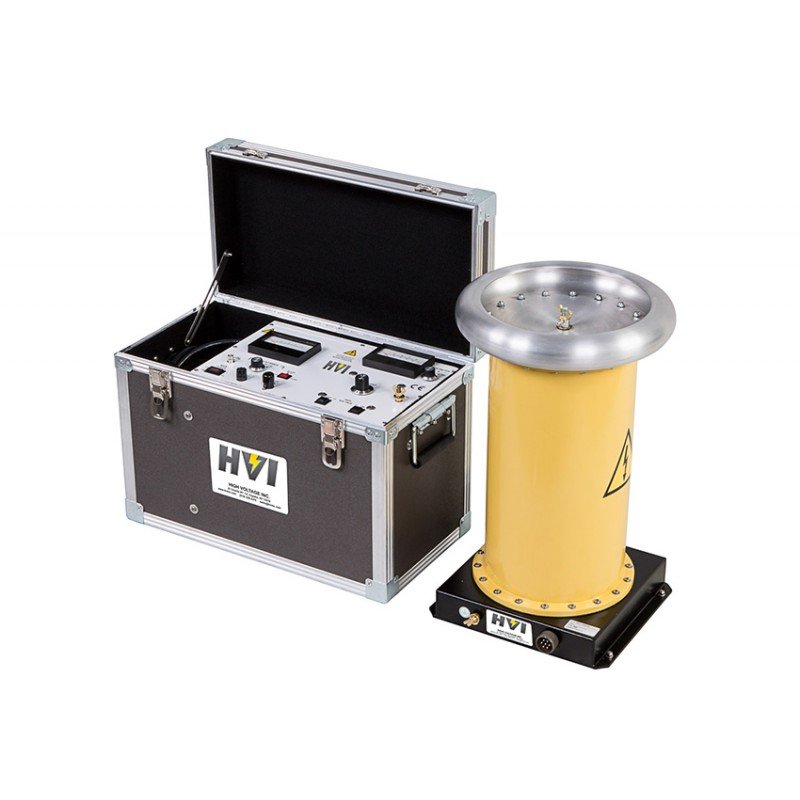

  • • Conception portable pratique sur le terrain en deux pièces

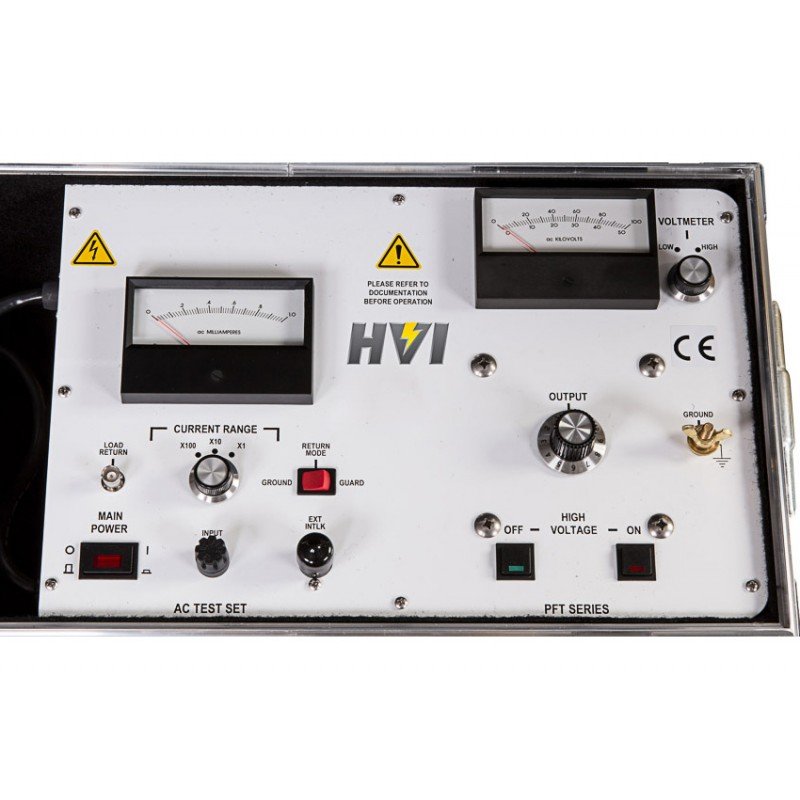

    • Voltmètre 2 gammes connecté secondaire: 0 - 50/100 kV AC
    • Mesureur de courant à 3 plages: 0 - 1 mA CA avec multiplicateurs x1, x10 et x100
    • Surcharge fixe réglée à 120% du courant de sortie nominal du transformateur variable
    • Les compteurs protégés par le transport préviennent les dommages des compteurs entre les sites d'essai
    • Circuit de garde / terre pour une mesure précise du courant de fuite
    • Conception de transformateur à noyau espacé pour la compensation de charge capacitive
    • Dispositions de démarrage à zéro et de verrouillage de sécurité externe

  • Caractéristiques

    Modèle	PFT-1003CM / PFT-1003CMF
    Contribution:	(PFT-1003CM) 120 V, 60 Hz, 15 A (PFT-1003CMF) 230 V, 50/60 Hz, 8 A
    Production:	0-100 kV AC, 1 kVA charge résistive 3 kVA charge capacitive, jusqu'à 30 mA de courant Le courant de sortie est réduit à des tensions plus faibles
    Devoir:	3 kVA: 1 heure allumée, 1 heure éteinte 1,5 kVA: continu
    Voltmètre:	3,5 ”, échelonné 0-50 / 100 kV AC, ± 2% FS
    Compteur actuel:	3,5 ”, échelle 0-1 mA, ± 2% FS avec multiplicateurs de plage de x1, x10, x100
    Distorsion:	Moins de 5%
    Taille et poids: (L x P x H)	19 x 11 x 11 pouces, 34 lb 483 x 280 x 280 mm, 15 kg
    Options:	Le hipot AC PFT-1003CM peut être mis à niveau pour inclure un circuit de combustion des défauts, et un chariot à main est disponible pour améliorer la portabilité.
    Taille et poids de la section HV (L x P x H)	12 x 13 x 24 pouces , 82 lb 310 x 330 x 610 mm, 38 kg
    Terminaison de sortie	Top Toroid
