B2 Générateur VLF 68kV - HVA68
Reference : VLF 68kV crête 48kV efficace
VLF 68kV crête 48kV efficace

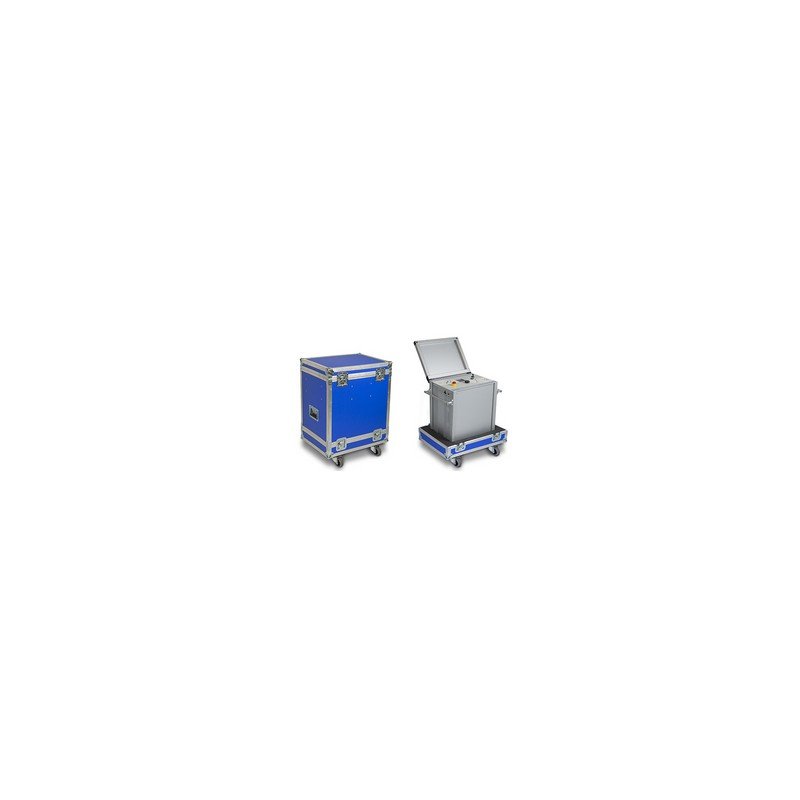

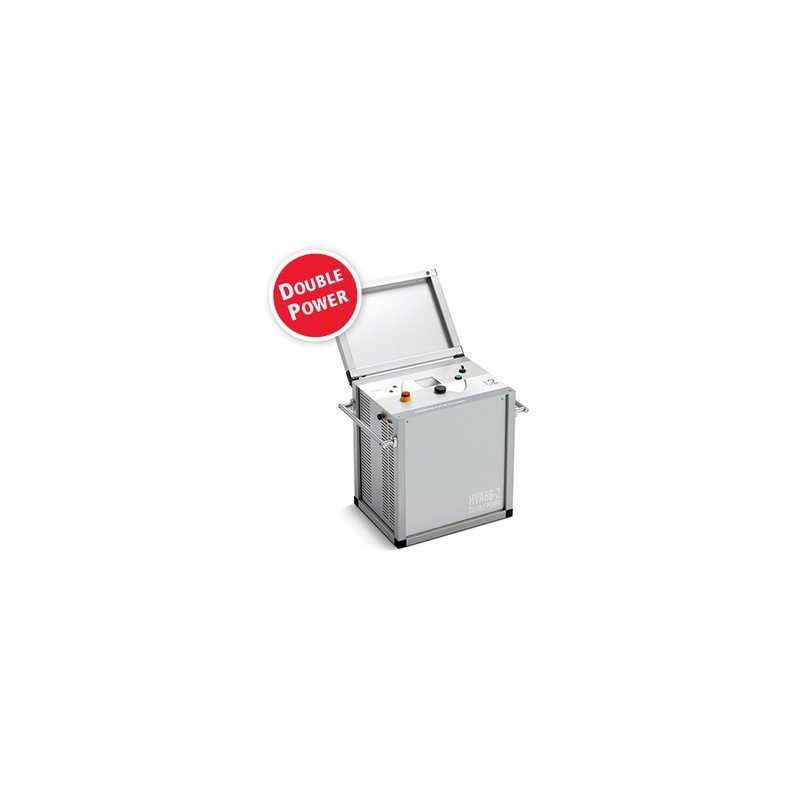

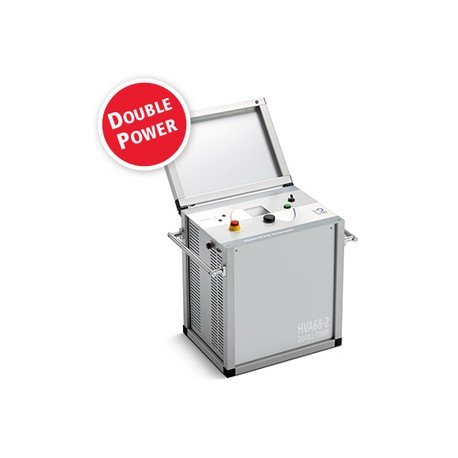

Le HVA68 de B2 Electronic est un ensemble de test VLF compact, dans un coffret robuste permettant un transport facile.
Le HVA68 offre des caractéristiques exceptionnelles en termes de taille, de poids, de sécurité et de facilité d'utilisation.
Il effectue des tests VLF et DC, des tests de gaine, le mode de localisation des défauts de gaine et la correction du courant de fuite. L'évaluation de l'état des câbles peut être effectuée à l'aide de Tan Delta Diagnostics.
La forte sortie haute tension permet de tester des charges capacitives de 10 μF.
Tensions de sortie possibles:
Sinusoïdal: pic de 0 à 68 kV, eff de 0 à 48 kV
DC: ± 0 - 68kV
Onde carrée: 68 kV
Le HVA60 offre des séquences de test et de diagnostic manuelles et automatiques ainsi que divers modes de fonctionnement tels que:
Test de câble VLF avec une tension alternative symétrique (indépendante de la charge sur toute la plage)
DC à polarité positive ou négative
Mode Graver / Défaut ou Déclenchement Défaut
Essai de veste / gaine
Mode de localisation de défaut de gaine
Le dispositif à double décharge (DDD®) permet la décharge électronique et mécanique des dispositifs testés.
Caractéristiques
Séquences de test de câble prédéfinies et conformes aux normes
Onde sinusoïdale symétrique à haute tension
Mesure du facteur de dissipation tan δ avec une précision de ± 1 x 10-4
Protection contre les fuites - correction du courant de fuite
Mesure efficace de la tension et du courant de sortie
Mesure de charge capacitive et résistive
Sélection automatique de la fréquence en fonction de la charge (0,01 Hz - 0,1 Hz)
Affichage du temps de test actuel
Fonction de surveillance en temps réel intégrée
Logiciel multilingue explicite
Rapport de mesure automatique
Interfaces d'ordinateur et stockage de rapports via USB ou Bluetooth
Logiciel PC (b2 ControlCenter) pour l'analyse et le stockage de données
Détection de contournement et désactivation ultra rapide
Mesure de tension de contournement
Mode de gravure optimisé
Aucun entretien régulier requis, en raison du système sec (sans huile)
Cycle de travail illimité
Les caractéristiques de sécurité complètes garantissent la protection des opérateurs et de l'instrument de test.
Sortie protégée contre les courts-circuits
Protection contre les réactions 12 kV
Lampes de signalisation pour haute tension active / inactive
Affichage de l'état des fonctions de sécurité
Dispositif à double décharge DDD®, électriques et mécaniques
Interrupteur principal avec serrure à clé

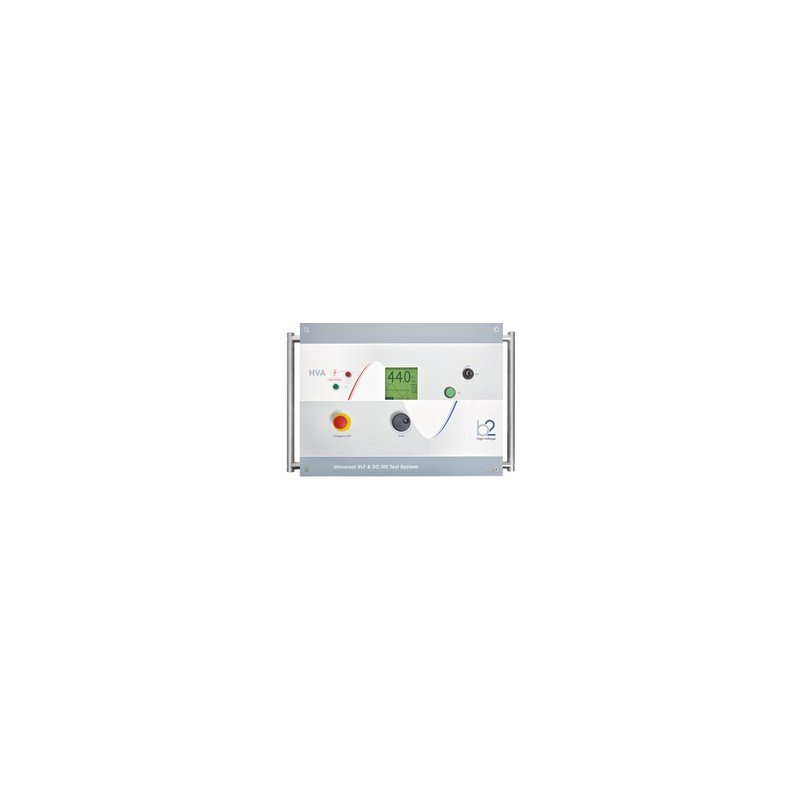

Bouton d'arrêt d'urgence sur le panneau avant
Permet le test de:
Câbles: XLPE, PE, EPR, PILC, etc.
Condensateurs
Appareillage
Transformateurs
Machines tournantes (IEEE 433)
Isolateurs
| |
|
