B2 Générateur VLF45kV - HVA45TD

Générateur VLF + mesure tangente

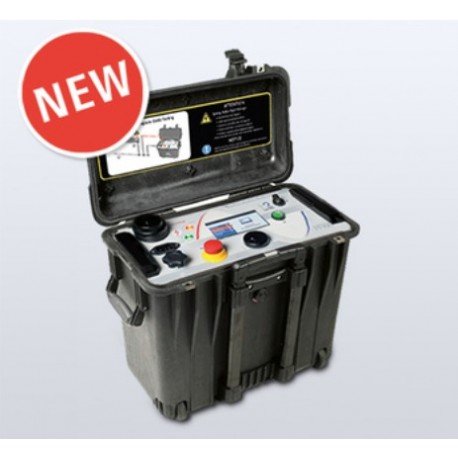

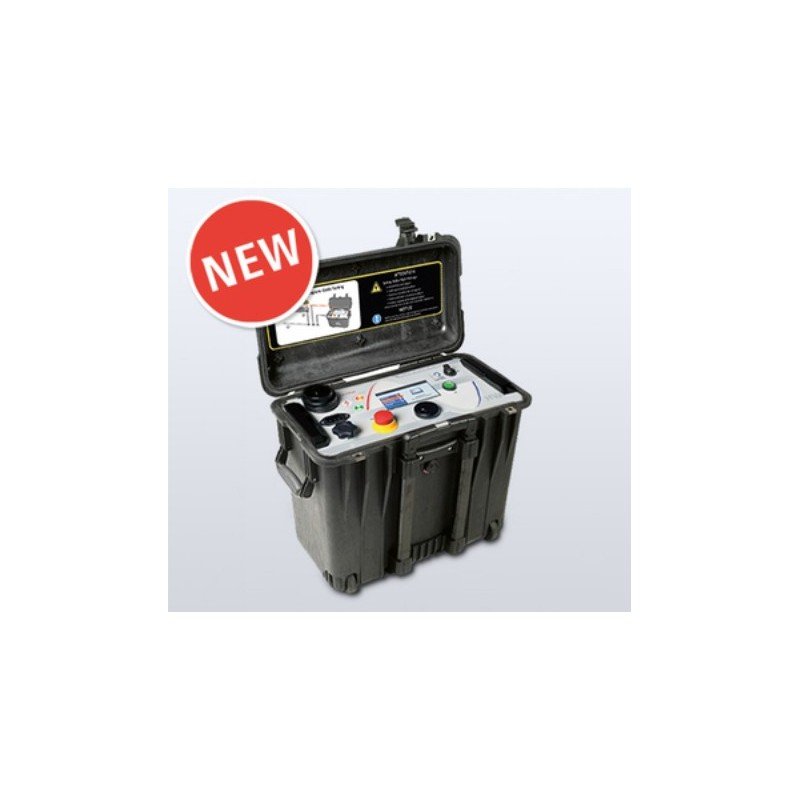

Le HVA45TD de B2 Electronic est un ensemble de test VLF ultra-compact et léger avec mesure de Tan Delta (TD) intégrée , dans un coffret robuste permettant un transport facile.


Le HVA45TD offre des caractéristiques exceptionnelles en termes de taille, de poids, de sécurité et de facilité d'utilisation.


Il effectue des tests VLF et DC, des tests de gaine, le mode de localisation des défauts de gaine et la correction du courant de fuite. L'évaluation de l'état des câbles peut être effectuée à l'aide de Tan Delta Diagnostics.

La forte sortie haute tension permet de tester des charges capacitives de 10 μF.

Tensions de sortie possibles:

    Sinusoïdal: pic de 0 à 48 kV, eff de 0 à 34 kV
    DC: ± 0 - 45 kV
    Onde carrée: 45 kV

Le HVA45TD offre des séquences de test et de diagnostic manuelles et automatiques ainsi que divers modes de fonctionnement tels que:

    Test de câble VLF avec une tension alternative symétrique (indépendante de la charge sur toute la plage)
    DC à polarité positive ou négative
    Mode Graver / Défaut ou Déclenchement Défaut
    Essai de veste / gaine
    Mode de localisation de défaut de gaine

Le dispositif à double décharge (DDD®) permet la décharge électronique et mécanique des dispositifs testés.

Caractéristiques

    Séquences de test de câble prédéfinies et conformes aux normes
    Onde sinusoïdale symétrique à haute tension
    Mesure du facteur de dissipation tan δ avec une précision de ± 1 x 10-4
    Protection contre les fuites - correction du courant de fuite
    Mesure efficace de la tension et du courant de sortie
    Mesure de charge capacitive et résistive
    Sélection automatique de la fréquence en fonction de la charge (0,01 Hz - 0,1 Hz)
    Affichage du temps de test actuel
    Fonction de surveillance en temps réel intégrée

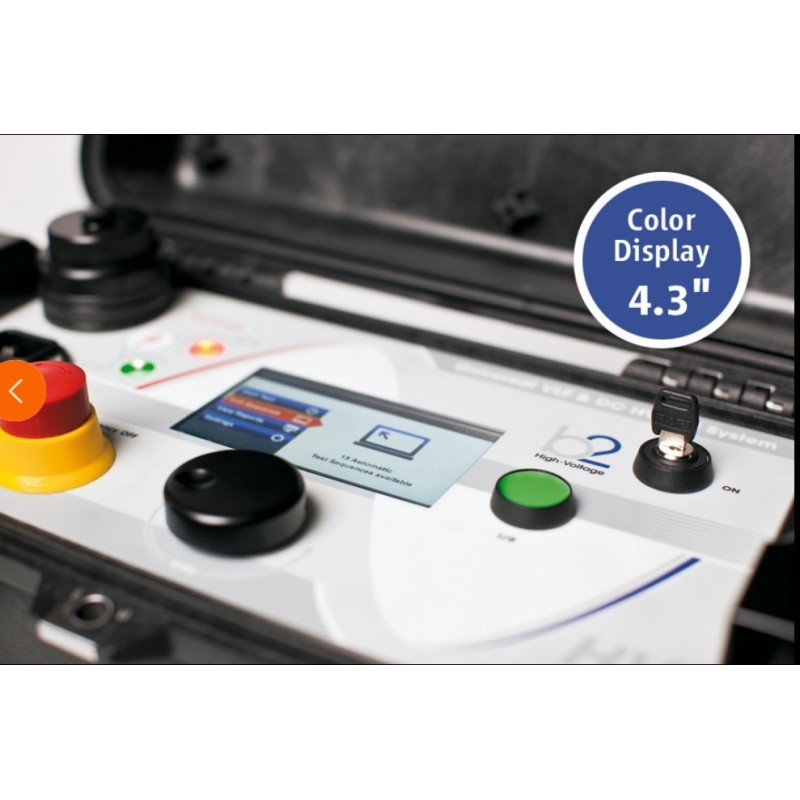

    Logiciel multilingue explicite
    Rapport de mesure automatique

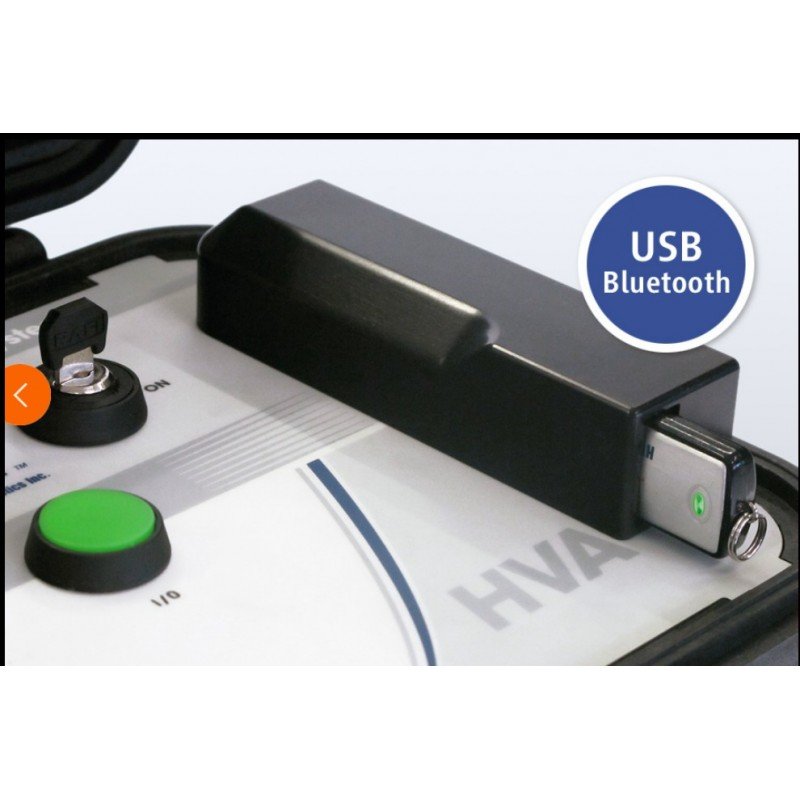

    Interfaces d'ordinateur et stockage de rapports via USB ou Bluetooth

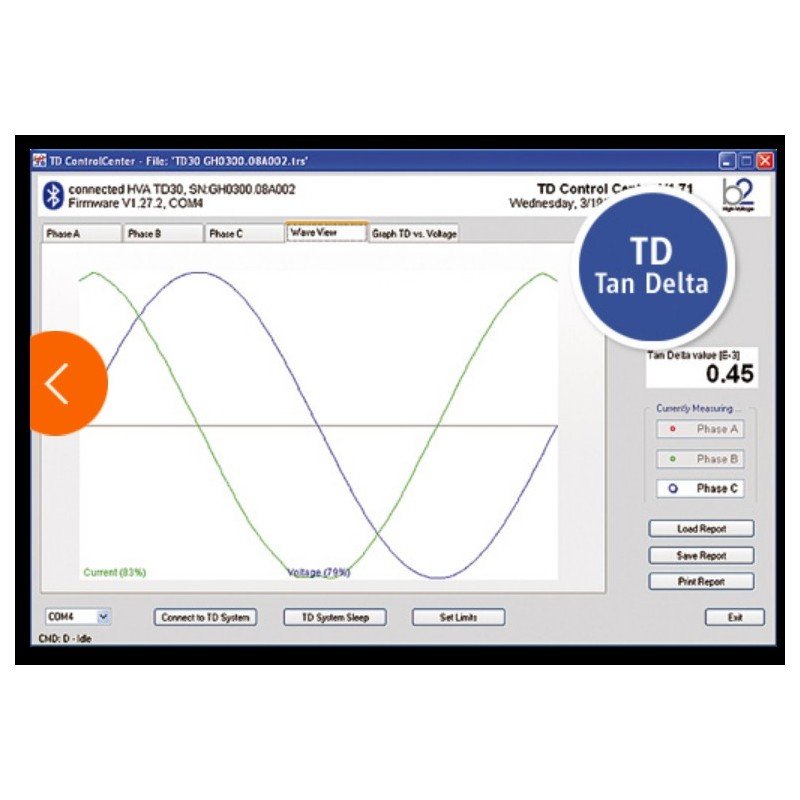

    Logiciel PC (b2 ControlCenter) pour l'analyse et le stockage de données
    Détection de contournement et désactivation ultra rapide
    Mesure de tension de contournement
    Mode de gravure optimisé
    Aucun entretien régulier requis, en raison du système sec (sans huile)
    Cycle de travail illimité

Les caractéristiques de sécurité complètes garantissent la protection des opérateurs et de l'instrument de test.

    Sortie protégée contre les courts-circuits
    Protection contre les réactions 12 kV
    Lampes de signalisation pour haute tension active / inactive
    Affichage de l'état des fonctions de sécurité
    Dispositif à double décharge DDD®, électriques et mécaniques
    Interrupteur principal avec serrure à clé
    Bouton d'arrêt d'urgence sur le panneau avant

Permet le test de:

    Câbles: XLPE, PE, EPR, PILC, etc.
    Condensateurs
    Appareillage
    Transformateurs
    Machines tournantes (IEEE 433)
    Isolateurs
