B2 Générateur VLF28kV - HVA28TD
Reference : Générateur VLF + mesure tangente
Générateur VLF + mesure tangente
Plus petite unité VLF & TD disponible
14 kg seulement
Tension de sortie 28 kV
IP67 étanche
Système de refroidissement breveté
Dispositif à double décharge (DDD®)

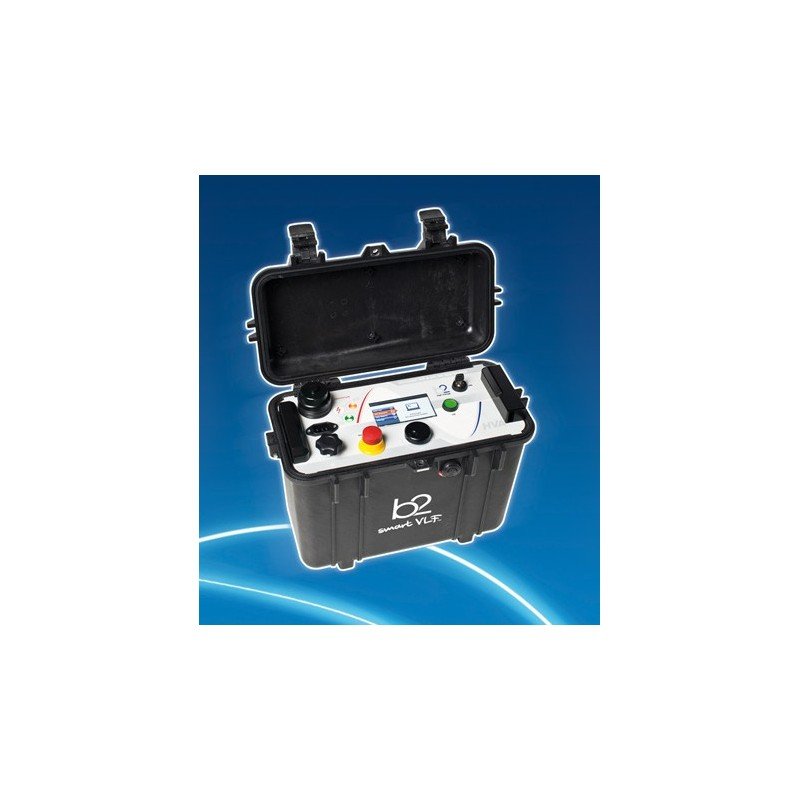

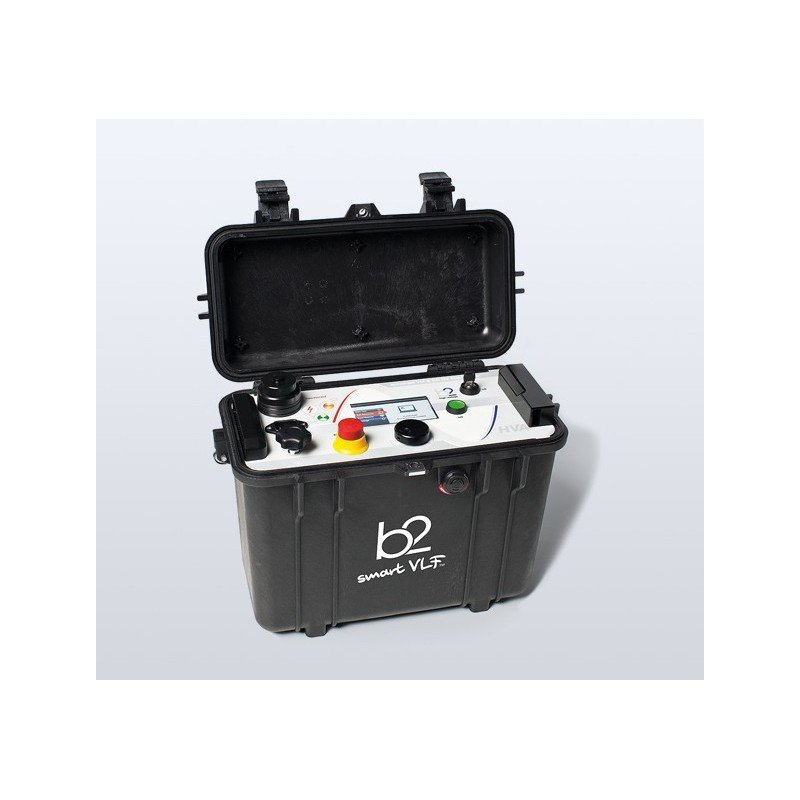

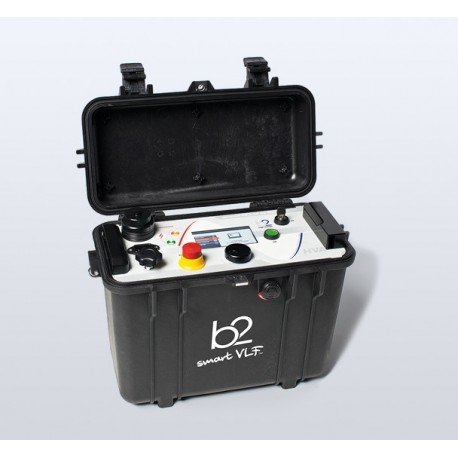

Avec seulement 14 kg, cet appareil de test ultra-haute tension haute tension est la plus petite unité disponible sur le marché et convient parfaitement à une utilisation mobile.

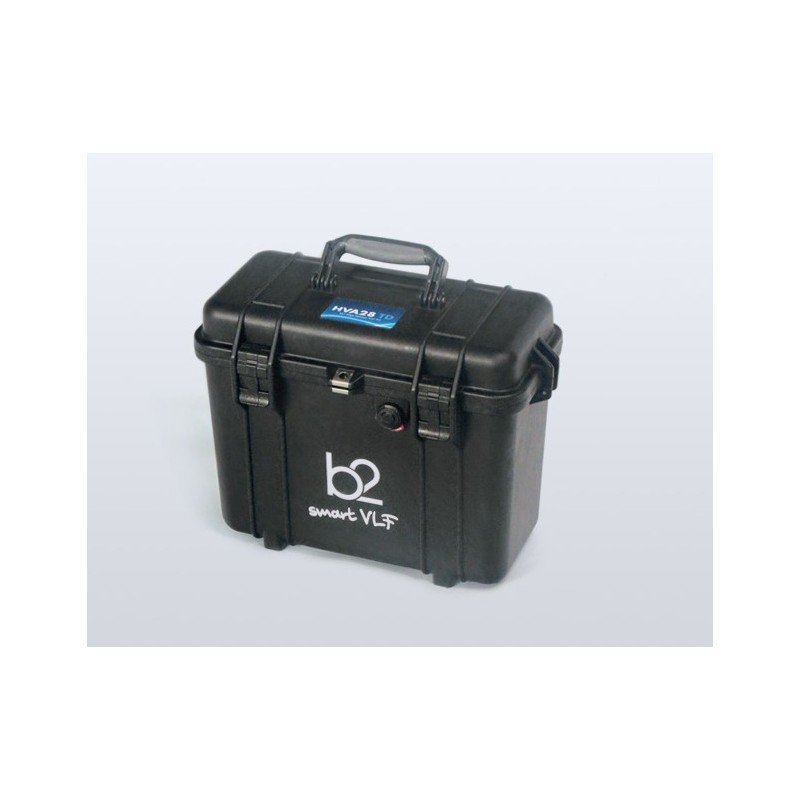

Le kit de test haute tension HVA28TD est protégé par un boîtier IP67 étanche, résistant aux chocs et à la poussière.
La forte sortie haute tension permet de tester des charges capacitives de 10 μF.
Tensions de sortie possibles:
Sinusoïdal: pic de 0 à 29 kV, eff de 0 à 21 kV
DC: ± 0 - 28 kV
Onde carrée: 28 kV
Le HVA28TD offre des séquences de test et de diagnostic manuelles et automatiques ainsi que divers modes de fonctionnement tels que:
Test de câble VLF avec une tension alternative symétrique (indépendante de la charge sur toute la plage)
DC à polarité positive ou négative
Mode Graver / Défaut ou Déclenchement Défaut
Essai de veste / gaine
Mode de localisation de défaut de gaine
Le dispositif à double décharge (DDD®) permet la décharge électronique et mécanique des dispositifs testés.
Caractéristiques
Séquences de test de câble prédéfinies et conformes aux normes
Onde sinusoïdale symétrique à haute tension
Mesure du facteur de dissipation tan δ avec une précision de ± 1 x 10-4
Protection contre les fuites - correction du courant de fuite
Mesure efficace de la tension et du courant de sortie
Mesure de charge capacitive et résistive
Sélection automatique de la fréquence en fonction de la charge (0,01 Hz - 0,1 Hz)
Affichage du temps de test actuel
Fonction de surveillance en temps réel intégrée

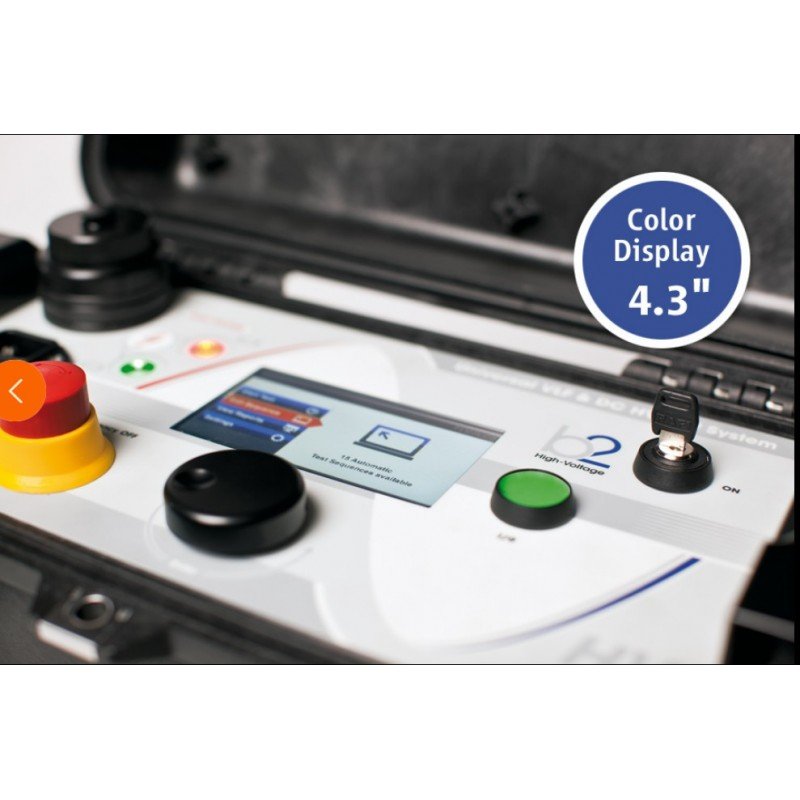

Logiciel multilingue explicite
Rapport de mesure automatique

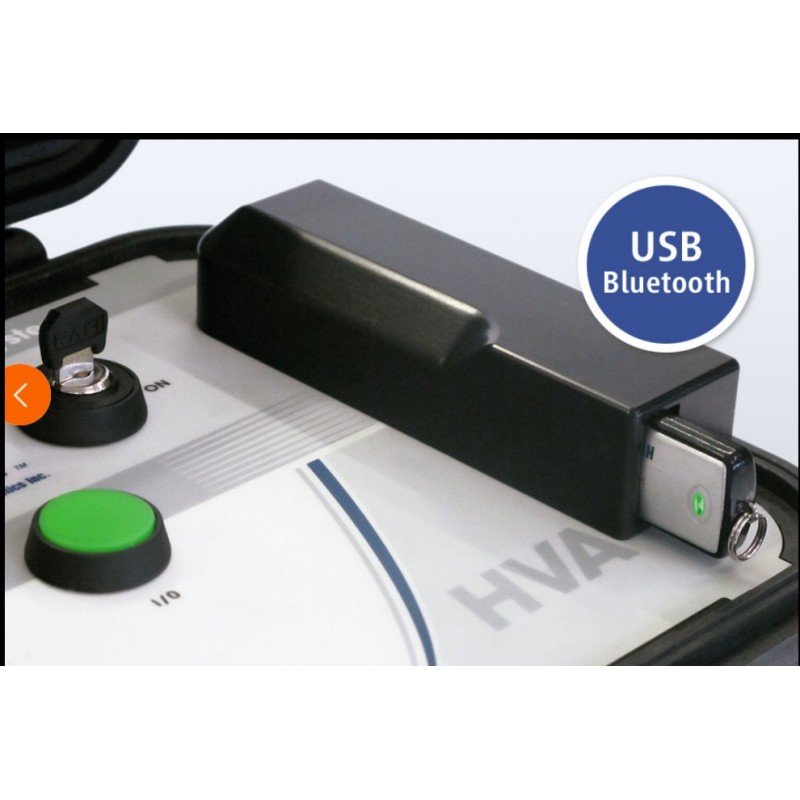

Interfaces d'ordinateur et stockage de rapports via USB ou Bluetooth

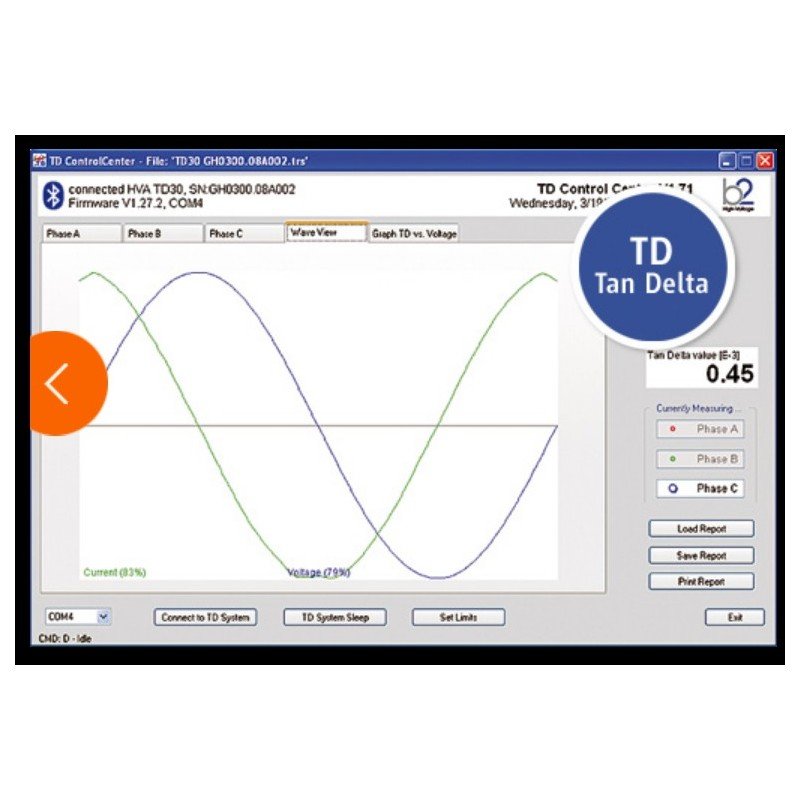

Logiciel PC (b2 ControlCenter) pour l'analyse et le stockage de données
Détection de contournement et désactivation ultra rapide
Mesure de tension de contournement
Mode de gravure optimisé
Aucun entretien régulier requis, en raison du système sec (sans huile)
Cycle de travail illimité
Les caractéristiques de sécurité complètes garantissent la protection des opérateurs et de l'instrument de test.
Sortie protégée contre les courts-circuits
Protection contre les réactions 12 kV
Lampes de signalisation pour haute tension active / inactive
Affichage de l'état des fonctions de sécurité
Dispositif à double décharge DDD®, électriques et mécaniques
Interrupteur principal avec serrure à clé
Bouton d'arrêt d'urgence sur le panneau avant
Permet le test de:
Câbles: XLPE, PE, EPR, PILC, etc.
Condensateurs
Appareillage
Transformateurs
Machines tournantes (IEEE 433)
Isolateurs
| |
|
