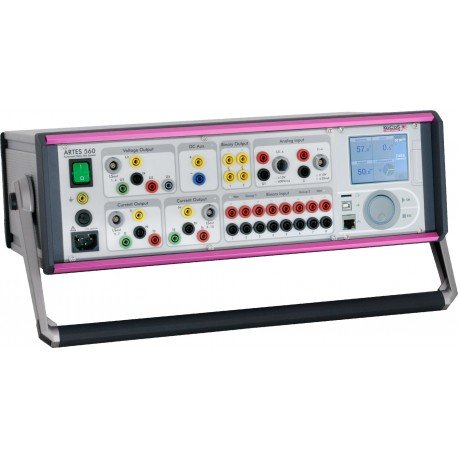

Le système de test de relais automatique Artes 560 est un système de test compact capable d'effectuer des tests triphasés. Il peut également être utilisé comme un outil universel pour tester les relais de protection numérique, avec des sorties de courant particulièrement puissantes. sur les relais auto-alimentés.
Cette solution de test de relais est un dispositif très précis et portable pour les tests fonctionnels sur divers types d'équipements de protection, tels que les relais de protection de distance.
Six sorties de courant et quatre sorties de tension permettent d'effectuer trois essais de phase sur les relais de protection statiques, les relais de protection numériques et les relais de protection différentielle sans équipement supplémentaire.
L'unité est capable de fonctionner comme un appareil autonome en utilisant les touches de fonction et une molette, ou bien il est possible de connecter l'instrument à un ordinateur portable contenant le logiciel ARTES V4:
Artes 560 - Sorties courant
6 x 0 ... 32 A / 100 VA
3 x 0 ... 64 A / 200 VA
Tension de sortie maximale
21 Vrms, 30 Vpk
Test de courant jusqu'à 3 x 64 A avec fonctionnement en parallèle
Afin de fournir des courants de test plus élevés, les amplificateurs de courant de l'ARTES 560 peuvent fonctionner en parallèle. Parce qu'il y a 6 sorties de courant, jusqu'à 3 x 64 A peuvent être fournies pour une application en 3 phases.
Caractéristiques:
Extrêmement robuste, compact et léger
Amplificateurs avec une puissance de sortie très élevée
Courants d'essai jusqu'à 3 x 64 A
Logiciel intuitif et facile à apprendre pour les séquences de test automatiques
Dimensions (mm) 470 x 162 x 326 - Poids 13.4KG
| |
|
