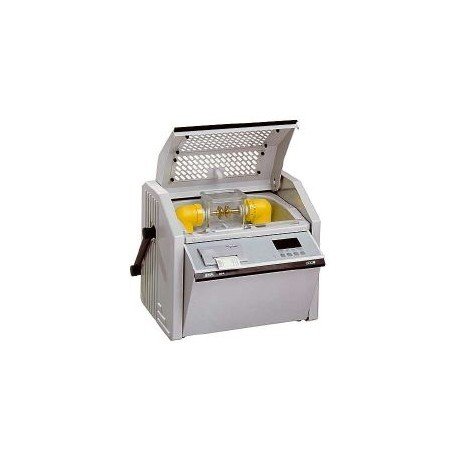

Le diélectrimètre automatique DPA 75 portable sert à la mesure entièrement automatique de la rigidité diélectrique de liquides isolants.
Caractéristiques:
· Conception fonctionnelle et ergonomique de l’appareil
· Tensions d'essai de 0 à 75 kV eff
· Des mesures de claquage répétitives sont possibles aussi sur les huiles au silicone, grâce à la courte durée de coupure (± 1 ms) et à une limitation progressive du courant
· Sonde incorporée pour la détection de la température du liquide isolant
· Imprimante à papier normal intégrée pour la consignation automatique des données de mesure (option)
· Coupe-circuit (à contact forcé) pour capot de protection
· Dimensions compactes de l'appareil, d'un petit poids, une bandoulière et une poignée de transport
(option) sont les conditions idéales pour faciliter son transport
· Fonctionnement sur réseau ainsi qu'avec piles
Cellule d’essai
· Réglage précis de l'intervalle aux normes, des électrodes au moyen d'un vernier incorporé et d'un
contrôle électroacoustique avec distance à zéro
· Programme dans le menu pour des claquages de nettoyage des électrodes
Figure avec options
| |
|
Données techniques
DPA 75
Alimentation de tension 100 ... 240 V (50 - 60 Hz)
Puissance absorbée environ 120 VA
Accu interne rechargeable (option) 2 x 6 V / 6,5 Ah
Tension de sortie, essai isolant 0 ... 75 kVeff symétrique
Pour les liquides isolants avec valeurs tan d < 4,5 ou bien une résistance spécifique r ³ 30 MWm
Vitesse de montée en tension 0,5 kV/s / 1 kV/s / 2 kV/s / 3 kV/s / 5 kV/s
Courant de coupure 4 mA
Temps de coupure par amorçage £ 1 ms
Signalisation de défaut Contrôle du claquage exécuté (RBM)
Détection de la température interne de l'échantillon d’huile 0 - 99 ° C
Résolution de la température 1 ° C
Affichage écran à cristaux liquides, matriciel à caractères 160 x 80, éclairé
Choix de la tension de test : 0 - 75 kV ± 1 kV
Résolution de la tension : 0,1 kV
Langues allemand, anglais, français, espagnol, autres langues sur demande
Programmes sélectionnables: ASTM D 1816 / 97; ASTM D 877 / 87; BS EN 60156; CEI EN 60156; CSSR RVHP / 85; IEC 156 / 95; IRAM 2341 / 72; JIS C2101 / 78; PN 77 / ED 4408; SEV EN 60156; UNE 21 309 /89; NF EN 60156; VDE 0370 partie 5 / 96;
Programme spécifique individuel jusqu'à 5 processus d'essai librement programmables
Interface Bidirectionnelle RS 232; 9600 baud; 8 bits 1 bit d'arrêt; pas de parité, 9 contacts sub D
Electrodes et récipients d'essai voir page 6, tableau de sélection "structures d'essai"
Imprimante (option) imprimante matricielle, 24 caractères, papier normal
57 mm
Température d’emploi 0 ... + 45 ° C
Température de stockage - 20 ... + 55 ° C
Humidité relative £ 90 %
Dimensions (L x H x Pr.) 405 x 345 x 275 mm
Poids sans accu 18,7 kg, poids avec accu (option) 21 kg
Construit et fabriqué selon les normes IEC 1010, EN 61010-1, VDE 0411 partie 100
